Steckverbinder

Assembly Solutions
for Smart CONNECTIVITY

Montagelinien und Testsysteme für Standard- und Hochfrequenz-Steckverbinder

Ob im industriellen Sektor (IIoT) oder im privaten Umfeld – Steckverbinder sind einer der Schlüsselelemente zur Digitalisierung unserer Welt. Sie ermöglichen Vernetzung und Verbindung und kommen in allen Bereichen der Elektronik zur Anwendung.

Die fortschreitende Verlinkung und Dezentralisierung und der damit einhergehende wachsende Bedarf fordern eine ebenso immer höhere Leistungsfähigkeit der Verbindungssysteme. Weitere wesentlichen Trends und Anforderungen sind Miniaturisierung, Modularisierung und Robustheit, auch wächst der Bedarf bei hybriden Steckverbindern, die Leistung, Signale und Daten kombiniert übertragen.

Um diesen Anforderungen gerecht zu werden ist eine flexible und effiziente Produktionstechnik ein essentieller Bestandteil um im globalen Wettbewerb bestehen zu bleiben.

Unsere Schlüsselkompetenzen für Steckverbinder sind:

  • Unterstützung bei der Produktentwicklung
  • Umfassende Produkt, Bedarfs- und Prozessanalyse
  • Ressourcenschonende Automatisierungskonzepte
  • AOI von komplexen Baugruppen
  • Übernahme der Verantwortung als Generalunternehmer
    für die Automatisierungslösung
  • Integration von Fremdsystemen
  • Breite Prüfkompetenz für eine gleichbleibend hohe Produktquali­tät
  • Produktionssicherheit durch umfassenden Service und Wartung
  • Smartes Prozessdatenmanagement

High-Speed-Linear-Transportsystem

Original Image
Modified Image

System Capabilities

  • Maximum Flexibility

    • Flexible & Scalable Layout Options
    • Double/Bypassing of Processes
    • Use as singular WPC Transfer Changer

  • Effective Process Utilisation

    • WPC Change Time below 0,4s
    • Acceleration up to 4g
    • Maximum Speed up to 5m/s

  • High Process Stability

    • Accuracy up to +-0,01mm
    • use of WPC as additional process axis
    • Support for vertical process-forces

  • Suitable for Clean Room

    • Medical-Compliant for ISO-5
    • Stainless Steel covered Drives
    • No friction, No abrasion

Modular Concept

A mechatronic system containing all functions necessary for operation. A modular, fully integrated linear motor with power electronics and displacement measurement in one device. A mover as the moved part. A mechanical guide rail. The most diverse applications can be realised with these few coordinated components. The desired geometries, lengths and radii are formed by the number and choice of the components

Linear Segment


Curved Segment


Vorteile gegenüber konventionellen Lösungen:

  • Flexible und individuelle Carrier Ansteuerung
  • Ermöglicht Optimierung von Taktzeiten
  • Parallelisierung von Prozessen möglich
  • Hohe Positioniergenauigkeit
  • Teil des Handlings Systems
  • Keine bewegten Kabel
  • Wartungsfreier Antrieb

Rap Tra

  • Seit einem Jahr Grundsystem von Hoyer gekauft
  • Video Funktionsumfang für Website erstellen#
  • Individuelles Beratungsintesives System
  • Magnetischer Zahnriemen Motor
  • Kosten im Vergleich zum Wettbewerb

Warum sollte sich der Kunde für RapTra entscheiden
Auswahl Vergleichsdokument Auwahl Hoyer

  • Vergleichswerte zum Wettbewerb (USP?)
  • X Achsen werden eingespart
  • Handlingeinsparung
  • Verssuchstand von Hoyer Folie nur in Blau bisher Umgesetzt
  • Puffer über Staustrecke möglich
  • Abriebfrei
  • Schnittstellen (Spec)

Key Benefits

  •  Controlled movement at all times and all places on the transport path. No jerks and no unnecessarily large forces; high positioning accuracy at up to 4 m/s. Even open liquids can be transported
  • Dynamic buffer. The transported material can be accumulated and grouped during the movement.
  • Synchronisation, stopping and starting can be accomplished at any of the stations on the entire path
  • Maximum use of the machine volume. Outward and return path as well as the curves can actively transport material
  • The movers of the XTS system can always run with the flow of product. No return trip or return stroke is necessary. A change of format can be accomplished when changing product without stopping production, just by means of a software setting
  • Low mechanical wear since only the mover requires mechanical bearings. There is no need for: gears, belts, guide rollers and clamps
  • Reduced energy consumption due to lower friction and possible regenerative braking (the brake energy from one transported material can accelerate another)
  • High positioning accuracy reduces the expenditure. The compensation of inaccuracies as required in common transport solutions is not necessary: stretching of chains due to load and wear, re-tensioning of toothed belts, mechanical backlash during a load change

Anwendungsfelder

Konsumelektronik

Datentechnik

Kfz-elektronik

Industrieelektronik

Telekommunikation

Kundenprodukte im Einsatz

Eine Auswahl von Steckverbinder- und Adapterlösungen,
die von XENON Automaten montiert und getestet wurden.

Product Image
  • Buchsenleisten

    Präzisionsfassungen und -stecker in diversen, mutlipoligen Ausführungen.

  • SMD-Steckverbinder

    Board-to-Board und Wire-to-Board-Anwendungen in verschiedenen Rastermaßen in Surface-Mount-Technologie.

  • Industrial-Ethernet-Steckverbinder

    Vom RJ45-Stecker bis zum kompakten SPE-Steckverbinder, Industrial-Ethernet-Steckverbinder für Kupfer- und Lichtwellen-
    leiterkabel sorgen für eine zuverlässige Datenübertragung im industriellen Umfeld.

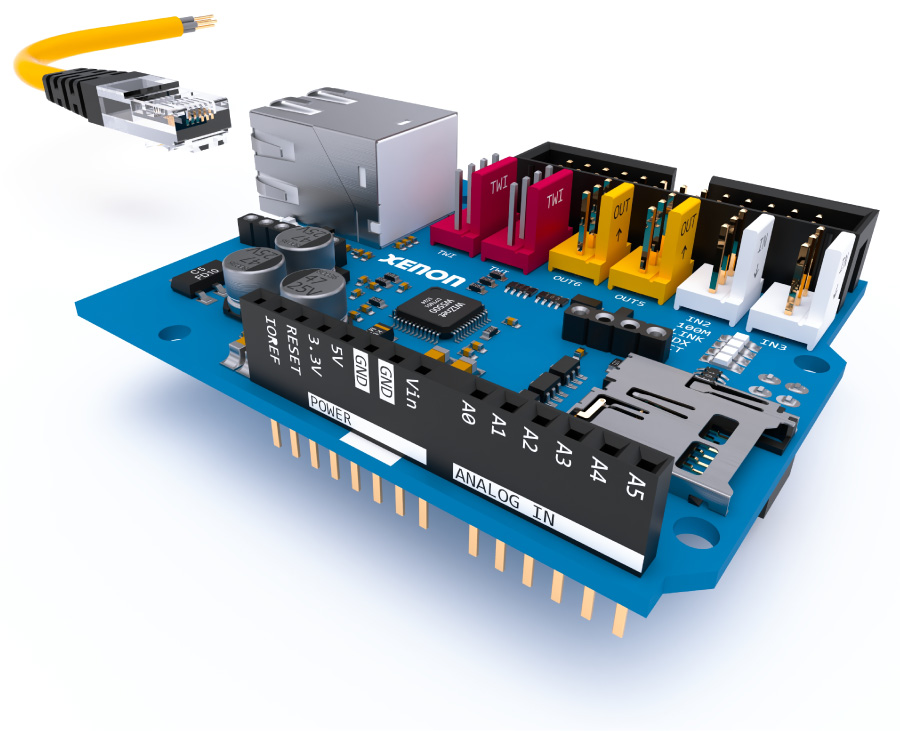

  • PCB-Buchsen

    Leiterplatten-Steckverbinder zur sicheren Datenübertragung im Industrial-Ethernet-Umfeld.

  • Stiftleisten

    Ein und mehrreihige Ausführungen in diversen Rastermaßen für verschiedenste Stromversorgungs- und Signal-Anwendungen.

  • Messer- und Federleisten

    Ausführungen in gerader und gewinkelter Bauform sowie Verbindungen mit Flachbandkabel oder Leiterplattenfixierung.

Schlüsselprozesse in der Montage

Unsere breite Technologiekompetenz bildet die Grundlage für
Ihre indivduelle Automatisierungslösung.

  • Zuführung und Vereinzelung

    Schüttgut oder Bandware (Pins, Body/Housing, Isolierung)

  • Fügen und Positionieren

    Pick and Place, Kurvengesteuerte Montage, Roboterhandling

  • Vor- und Endmontage

    Press-Fit, Crimpen, ...

  • Prüfung und Selektion IO/NIO

    Qualitätssicherung (Funktion, Pinposition, Dichtheit, ...)

  • Identifikation und Nachverfolgbarkeit

    Labeln, Lasern, Markieren

  • Verpackung und Versiegelung

    Blistergurt, Palletierung, ...

Automatisierungs- und Montageportfolio

E/A- & Leistungssteckverbinder / Hybrid

  • Akkusteckverbinder und -halterungen
  • Backplane-Steckverbinder
  • Card-Edge-Steckverbinder
  • SAS & MiniSAS
  • modulare Steckverbindersysteme
  • Steckbare Steckverbinder
  • Audio- und Videosteckverbinder
  • Reihenklemmen & PCB Steckverbinder
  • Steckverbinder zur Stromversorgung
  • D-SUB Steckverbinder
  • Modular Jacks & Plugs
  • Rundsteckverbinder
  • Steckverbinder für Beleuchtungssysteme

Koaxial HF Steckverbinder & Adapter


Hochfrequenz-Steckverbinder dienen der Verbindung von Leiterplatten, Kabeln und Geräten, wobei sehr hohe Frequenzen übertragen werden können. Dabei ist entscheidend, dass im Übertragungssystem durchgängig ein gleichbleibender Wellenwiderstand (Impedanz) eingehalten wird.

  • 5G
  • Adapter
  • Koaxioalstecker
  • Differenzial Daten Stecker
  • Glasfaser-Steckverbinder
  • Optische Kuppler
  • modulare Steckverbindersysteme

Wire-to-Wire


Kabel-zu-Kabel-Lösungen für Signal, Leistungssteckverbinder und E/A sowie abgedichtete Anwendungen

Wire-to-Board


Kabel-zu-Leiterplatte-Lösungen für Mikrominiatur, Leistungssteckverbinder, Signal und E/A-Anwendungen

Board-to-Board


Leiterplatte-zu-Leiterplatte- Steckverbinder für Mikrominiatur-, Hochgeschwindigkeits-, Hochdichte- und Hochleistungsanwendungen

Anwendungsfelder

Konsumelektronik

  • Audio-, Foto- & Videogeräte
  • Freizeitelektronik
  • Sportelektronik
  • Werkzeuge
  • Spielzeuge
  • ...

Datentechnik

  • Großrechnersysteme
  • PC-Systeme
  • Datennetzwerke
  • Abrechnungssysteme
  • Bürotechnik
  • Sicherungssysteme

Kfz-elektronik

  • Motorelektronik
  • Getriebeelektronik
  • Informationselektronik
  • Sicherheitselektronik
  • Verkehrsleitsysteme
  • ...

Industrieelektronik

  • Steuer- und Regelungstechnik
  • Industrieautomation
  • Prozessautomatisierung
    Leistungselektrik
  • Medizintechnik
  • Energieversorgung

Telekommunikation

  • Endgeräte
  • Vermittlungssysteme
  • Navigationsgeräte
  • Verkehrsinfrastruktur und
    Signaltechnik
  • Daten- und Signalübertragungsgeräte

Case Story – Automatisierte Steckverbinder-Montage (evtl. Lumbergstecker)

Zur präzisen und effizienten Montage von Steckverbindern konstruiert XENON vollautomatische Rundtaktanlagen sowie lineare Transfersysteme

Bis zu 20 unterschiedliche Prozessschritte vollzieht eine vollautomatische Anlage je Montagevorgang – Kurvensteuerung, elektrische Servoachsen und Industrieroboter stellen dabei Flexibilität, Genauigkeit und Qualität der Produktion sicher.

Die Anlage orientieren sich an Kundenanforderungen: Ob Prüfung , Montage von Einzelteilen und Gehäusen oder final montierten Steckverbindern.

Qualitätsmanagement

Bereits während der Montage stellen innovative Technologien und höchste Präzisionsstandards die Prüfung und Erfüllung qualitätsrelevanter Merkmale sicher

Dazu kommen folgende Systeme zum Einsatz:

  • Präzisions-Roboter mit hoher Wiederholgenauigkeit
  • Kameras mit industrieller Bildverarbeitung
  • Anschlussmaß-Messungen
  • Kraft-Weg-Messungen

Vollprüfungen können unmittelbar in der jeweiligen Maschine erfolgen.

Your way to smart production – with
automation solutions from XENON.

Your way to smart production – with
automation solutions from XENON.

Kerntechnologien für Steckverbinder

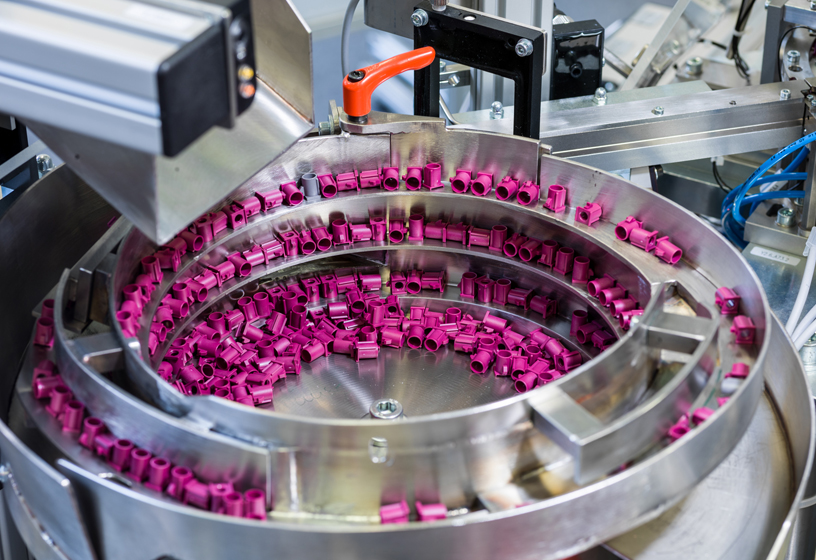

Zuführen

Vibrationsförderer, Trommelförderer, Zentrifugalförderer, Flexfeeder


Handhaben

SCARA Roboter, 6-Achs-Roboter, Mehrachs-Portalsysteme, High-Speed Pick and Place


Fügen

Montieren, Einrasten, Löten, Kleben, Nieten, Verschrauben, Schweißen

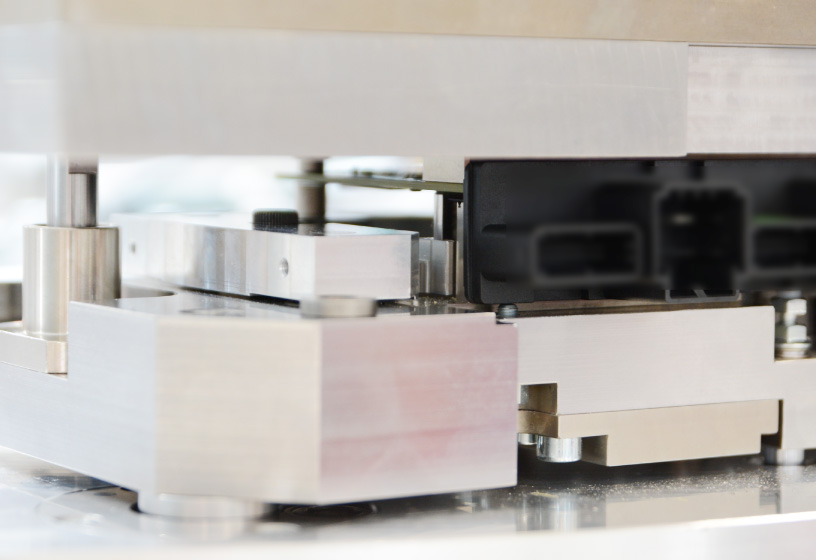

Verpressen/Press-Fit

 "Kraft-Weg" überwachtes Einpressen von Multipin-Steckkontakten in Leiterplatten (PCB)

Spritzgussautomation

Bereitstellung und Verarbeitung
von Einlegeteilen, Kontaktbestückung

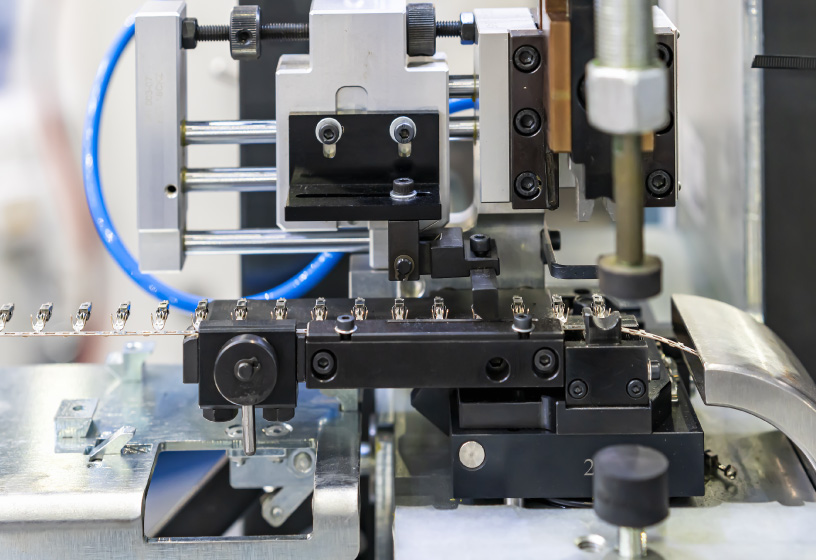

Crimpen

Crimp to Crimp, Crimp to Seal, UniCrimp, Versiegeln


Prüfen

Optische Kontrolle (AOI), Qualitätskontrolle, Lecktests, Durchflusstests, Elektrische Tests,
EOL-Funktionstests


Verpacken

Tray-, Tube-, Tape-&-Reel- Verpackungen, Blistergurt-, Beutelverpackungen

30 Years of Automation Excellences

Kundenprodukte

Eine Auswahl von Steckern & Steckverbindern, für die XENON Automaten entwickelt und gebaut hat.

REFERENZPROJEKTE

Automatische Montage eines HF-Koax-Steckverbinders


Example References (TAL, ICM, ...) Evtl. Slider

To Do

  • Verlinkungen zu Referenzen Landingpage (TAL / ICM) (SGü, Ham)
  • Medical Veranstaltungen (Teaser Messen Medical) (SGü)
  • Videoclip TAL (SGü)
  • Bilder Kundenteile (SGü, Ham)
  • Gesamtlayout und Texte überarbeiten
  • Medcell Informationen? (Pflichtenheft / Eigenschaften)
  • Sicherheit der Produkte und Fertigung
  • Auflistung Qualitätsstandards, QM & Sicherheit (GMP, ...)
  • Fotos AP (SGü)
  • Innovationsthemen? (V2 - Augmented Reality)
  • Quotes von Kunden? (V2 - Ham)

Kundenprodukt

HF-Koax-Steckverbinder für 5G-Netzwerkanwendungen

Anforderungen an die Automatisierung

  • Vollautomatische Montage
  • Vereinzelung von Schütt- & Bandware
    (Gehäuse/Body, Isolierungen, Innen- & Außenleiter)
  • Diverse Qualitätsprüfungen und Sortierung IO/NIO-Teile
  • Verpackung in Blistergurt
  • Hohe Ausbringung/Maschinentakt (120 Teile/min)
  • ESD-Konformität

    Prüfung und Verpackung einer SMD-Kontaktfeder


    Example References (TAL, ICM, ...) Evtl. Slider

    To Do

    • Verlinkungen zu Referenzen Landingpage (TAL / ICM) (SGü, Ham)
    • Medical Veranstaltungen (Teaser Messen Medical) (SGü)
    • Videoclip TAL (SGü)
    • Bilder Kundenteile (SGü, Ham)
    • Gesamtlayout und Texte überarbeiten
    • Medcell Informationen? (Pflichtenheft / Eigenschaften)
    • Sicherheit der Produkte und Fertigung
    • Auflistung Qualitätsstandards, QM & Sicherheit (GMP, ...)
    • Fotos AP (SGü)
    • Innovationsthemen? (V2 - Augmented Reality)
    • Quotes von Kunden? (V2 - Ham)

    Kundenprodukt

    SMD-Kontaktfeder

    Anforderungen an die Automatisierung

    • Sicheres Handling (Greifen und Transportieren)
    • Schüttgut-Vereinzelung
    • Qualifizierte Prüfung der einzelnen Kontaktfedern
    • Sortierung IO/NIO-Teile
    • Vollautomatisierte Verpackung (Blister inkl. Gurtschnitt)
    • ESD-Konformität

      Weltweit führende Unternehmen vertrauen auf Automatisierungslösungen von XENON
